节能改造多级离心鼓风机

简要描述:节能改造多级离心鼓风机优势综述:
1、引用美国和德国先进的透平机械技术,融合国内工业经验,开发研制出高转速、高节能、高效率、噪音低,相比国内其他多级离心风机制造厂家同等型号产品,功率降低10%-15%。
2、振动小,风机轴承振动<4mm/s,不采用地脚螺栓固定就可以使用。
3、电机采用高效宽频电机,频率30-70Hz,转速可以达到4000r/min,电机采用瑞典SKF进口轴承

  • 产品型号:C系列
  • 厂商性质:生产厂家
  • 更新时间:2021-03-13
  • 访  问  量:848

详细介绍

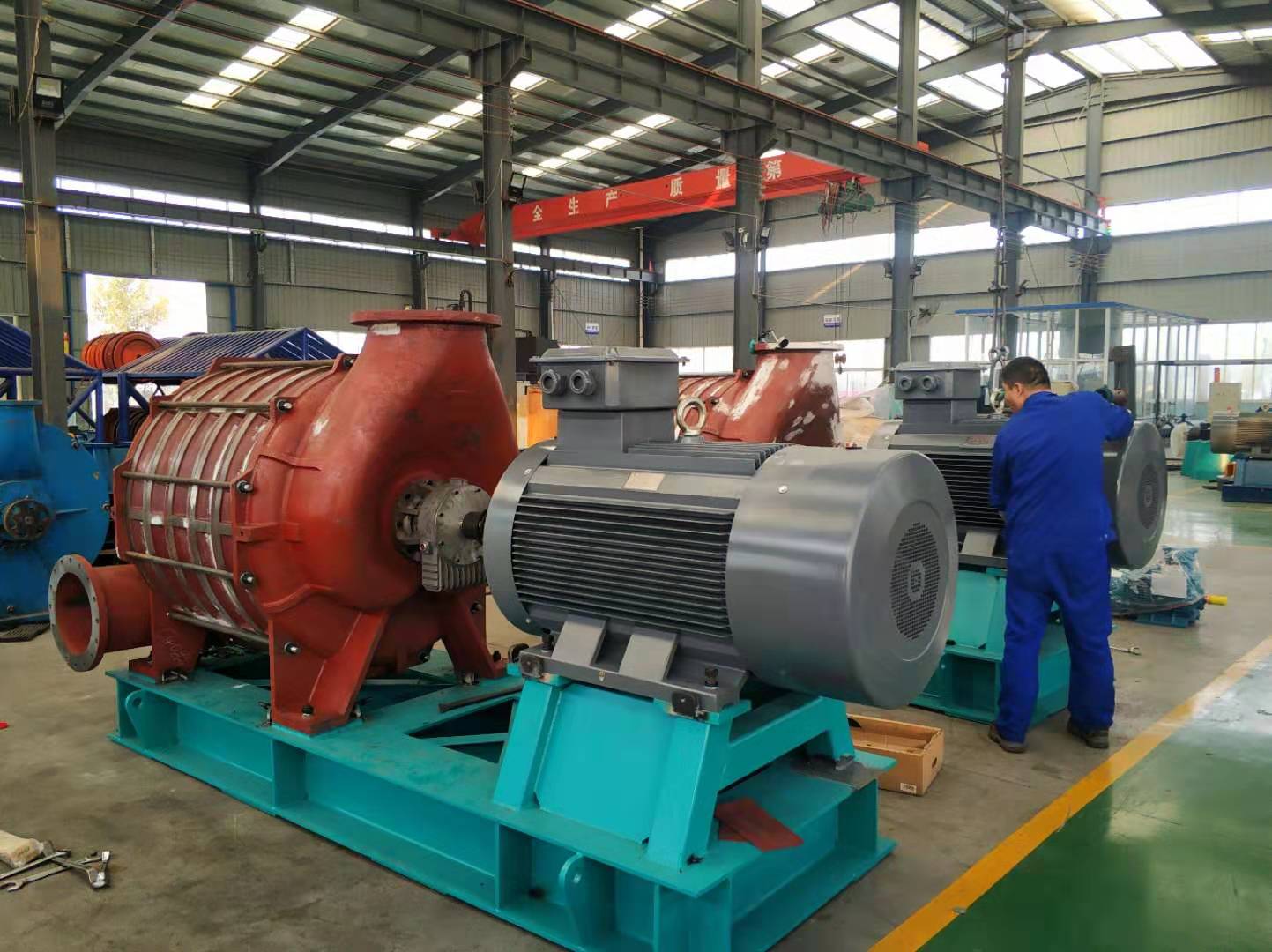

节能改造多级离心鼓风机生产车间:



噪音及效率:

流道设计:通过计算机仿真技术对风机进气流道,叶轮流道,中间机壳流道及排气流道进行计算设计,减少气流与流道的碰撞与磨擦,以达到降低噪音并提高效率的作用。

无磨擦设计:风机运行时,除轴承外其他部件均无机械磨擦,不仅降低了噪音,且提高鼓风机使用寿命。

多叶轮组合:每个系列风机均设计有多种叶轮,保证提供高效的叶轮组合,针对用户的需求进行个性化的工程设计,使风机在用户要求的流量范围内保持高运行效率,以达到高效节能之目标。

由于离心鼓风机属无磨擦机械,转子由悬挂于进排气机壳上的两端轴承支撑,机壳和叶轮不易损坏,通常维修只需更换轴承及联轴器膜片。维修时,无需整机分解,只需取下轴承座便可更换轴承,省时简便。

风机基本上不需要维护,日常维护工作量只是定期更换润滑油和清洁空气滤芯。



节能改造多级离心鼓风机结构特点和技术要求

   1.1  机组的结构特点

   1.1.1  形式:多级铸造离心鼓风机。

   1.1.2  驱动机形式:联轴器直连,三相异步变频电机(30-70Hz)。

   1.1.3  转子:叶轮超速试验转速为1.15倍的工作转速。

   1.1.4  气密封装置:采用非接触式迷宫密封组合碳环密封,使高压气体的泄漏减小。

   1.1.5  油密封装置:润滑油的密封均采用O型橡胶油封和观螺纹专有端面密封垫。上述油封使轴承油箱和油箱内的润滑油不向鼓风机外部泄漏,从而保证了鼓风机输送介质中不含油。

   1.1.6  轴承形式:瑞典SKF深沟球轴承。

   1.1.7  鼓风机的进口和出口为法兰形式,便于用户对接。

   1.1.8  配备变频控制柜和PLC监控柜。

   1.2   技术性能

   1.2.1  风机配带底座,将风机和电机组装在同一底座上。

   1.2.2  鼓风机底座,不带地脚螺栓,带8块橡胶减震垫,直接放置在地面上,施工方便。

   1.2.3  风机附件齐全。包括底座、进口过滤消音器、放空消音器、放空阀、弹性接头、单向阀、风机振动传感器、轴承温度传感器、监控柜。

   1.2.4轴系钢制零件均采用调质处理,叶轮等铝合金零件均采用T6处理,确保了加工尺寸稳定性、功能要求和使用寿命要求。精密铸铝叶轮精加工后,先做静平衡校验合格后,按顺序装在主轴上,再做动平衡校验,平衡等级G2.5(ISO1940),杜绝了高速运转下的有害振动的产生。

1.2.5级间采用多级迷宫密封,进出口两端采用多级迷宫密封加碳环组合密封,防止和减少了泄露,同时配合科学的扩压稳流和回流器,风机效率提升到先进的水平。

   1.2.6鼓风机加装平衡盘结构,传动平稳,浸油润滑,噪声更低。

   1.2.7鼓风机轴承采用飞溅润滑。

   1.2.8  电动机与鼓风机的机构特征、工作条件、环境条件相适应,电机的绝缘等为F级,防护等级为IP55,380V,50HZ。

   1.2.9本机组可实现远程控制,在规定的运行范围限额内,也可设计成连续无人值班运行。

   1.2.10润滑油规格:合成VG68轴承循环油1.3其它配套件。

1.2  随机附件

   1.3.1空气滤清消音器:为气体过滤器,使进入风机前的气体进行过滤,从而保证干净的空气过入鼓风机,过滤器主体采用Q235A钢板制造;滤芯使用标准滤芯,便于更换。采用阻尼式消声器,位于滤清器下方,紧凑结构,主要是消除鼓风机进口气流噪声的装置,由外筒、内筒、法兰等焊接而成,内外筒之间放入吸声材料,使该项装置重量轻、阻力小、消声效果好。

   1.3.3出口(放空)消音器:主要消除鼓风机出口气流噪声,消声频带宽,消声效果好。消声器由Q235A钢板制造。

   1.3.4单向阀:用以防止停机时系统高压气体倒流,使鼓风机气体倒流,使鼓风机转子反转,发生故障,同时防止系统灰尘倒流。阀体为不锈钢制造。

   1.3.5弹性接头:由橡胶钢骨架压合而成,有良好的减震和隔音效果。
